1. 파이프 직경 자동 식별
2. 자동 도구 조정 및 설정
3. 15mm에서 100mm까지의 파이프 크기
4. 15-25mm 파이프의 경우 4초의 빠른 나사 가공 시간
5. 적용 범위: 영국 스레드, 미국 스레드, 미터 스레드, 맞춤형 비표준 스레드
6. 적용 가능한 재료 : 탄소강 파이프, 아연 도금 파이프, 스테인레스 스틸 파이프, 알루미늄 파이프 및 구리 파이프
7. 8시간 교대 시간 내에 최대 1,500~2,000개의 파이프 스레드를 처리하여 노동 요구 사항을 줄이고 기존 파이프 스레드 기계보다 최대 10배 더 높은 효율성을 제공합니다.
8. 국제 표준 준수, 낮은 소비
9. 더 높은 나사 품질과 정밀도
10. 조작이 간편하고 휴대가 간편함
| 매개변수 |
| 품목 번호 | DN15-65, DN15-100 |
| 정격 출력 | 8.7KW |
| 공급 | AC 380V 50Hz (3상 5선) |
| 속도 | 고속, 중간 속도, 저속.127/45/21r/min |
| 작동 유압 | 7.5-9Mpa |
| 기계 중량 | 530kgs±20kgs |
| 기계 크기 | 1.52*0.58*1.1m |
| 적용 가능한 재료 | 탄소강관, 아연도금관, 스테인레스강관, 알루미늄관, 동관 |
| 적용 범위 | 영국 스레드, 미국 스레드, 미터 스레드, 맞춤형 비표준 스레드 |
| 영국 스레드 다이 헤드 | ||
| 피치 | 1.814 | 2.309 |
| 모델 | 1/2-3/4 (15-20) | 1~4인치(25~100) |
| 미국 스레드 다이 헤드 | |||
| 피치 | 1.814 | 2.209 | 3.175 |
| 모델 | 1/2-3/4 (15-20) | 1-2 (25-50) | 2.5-4 (65-100) |
| 미터법 스레드 다이 헤드 | |
| 피치 | 1、1.5、2、2.5、3 |
| 모델 | 피치는 1입니다: M6*1、M8*1、M10*1、M12*1 등 피치는 1.5입니다: M12*1.5, M14*1.5, M15*1.5 등 피치는 2입니다: M16*2, M18*2, M20*2, M22*2 등 피치는 2.5입니다: M20*2.5, M22*2.5, M24*2.5 등 피치는 3입니다: M30*3, M32*3, M36*3, M42*3 등 |
| 비디오 사용 |
| 상세 도면 |
 | 변속 속도 제어 새롭게 업그레이드된 3단 기어 생크는 파이프 직경과 재질 길이에 따라 고속, 중속, 저속으로 교체 가능합니다. 고속의 경우 스레딩 시간이 4초로 짧습니다. |
| 유니버설 휠 모바일 범용 휠 장치가 설치되어 다리를 들어 올리고 조정할 수 있어 기계가 더욱 안정적이고 작동하기 쉽고 휴대하기 쉽습니다. |  |
 | 기계 헤드 파이프 직경 자동 식별, 자동 도구 조정 및 설정, 스레딩 파이프 직경 15mm ~ 100mm, 정확한 슬리브 와이어, 다이를 맞춤 설정할 수 있습니다. |
| 고정 장치 치아 디자인은 자동 및 고정 클램핑으로 회전 시 느슨해지지 않으며 사용 시 안전하고 신뢰할 수 있습니다. |  |
 | 화면 시스템에 로그인하고, 기계 매개변수를 조정하고, 기계 지능을 제어하세요. |
| 순수 구리 모터 모터는 볼 베어링, 구리 코어를 사용하여 고출력, 긴 서비스 수명, 품질 보증 및 효율성을 향상시킵니다. |  |

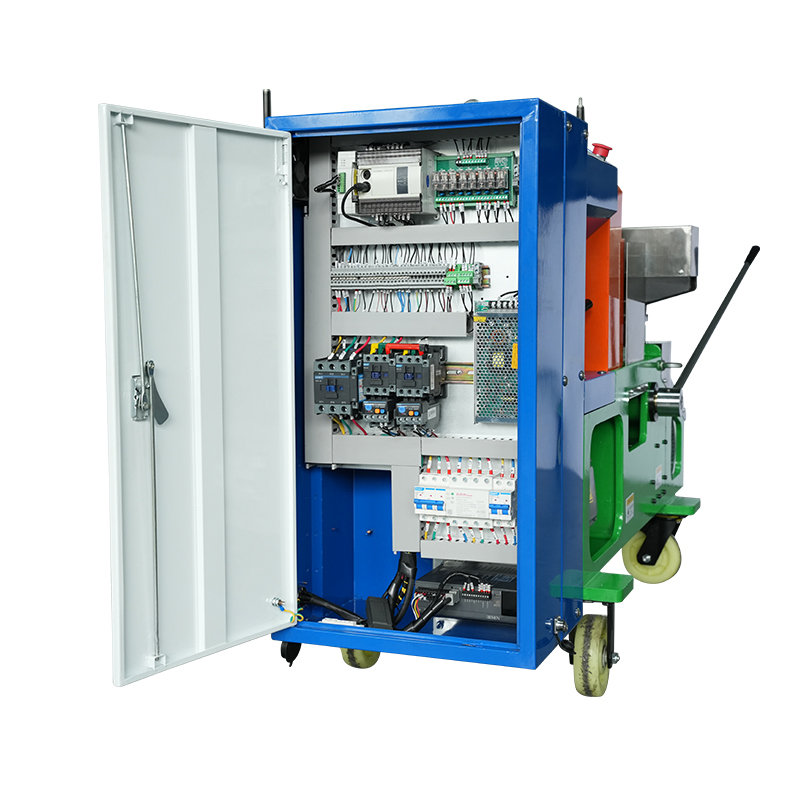

 | 전자제어센터 지능형 시스템 제어 상자로 장비 작동이 간단하고 효율성이 높습니다. |
| 링 및 지게차 스테이션 기계의 무게는 530kg입니다. 리프팅 링과 지게차 위치는 휴대가 간편하고 |  |

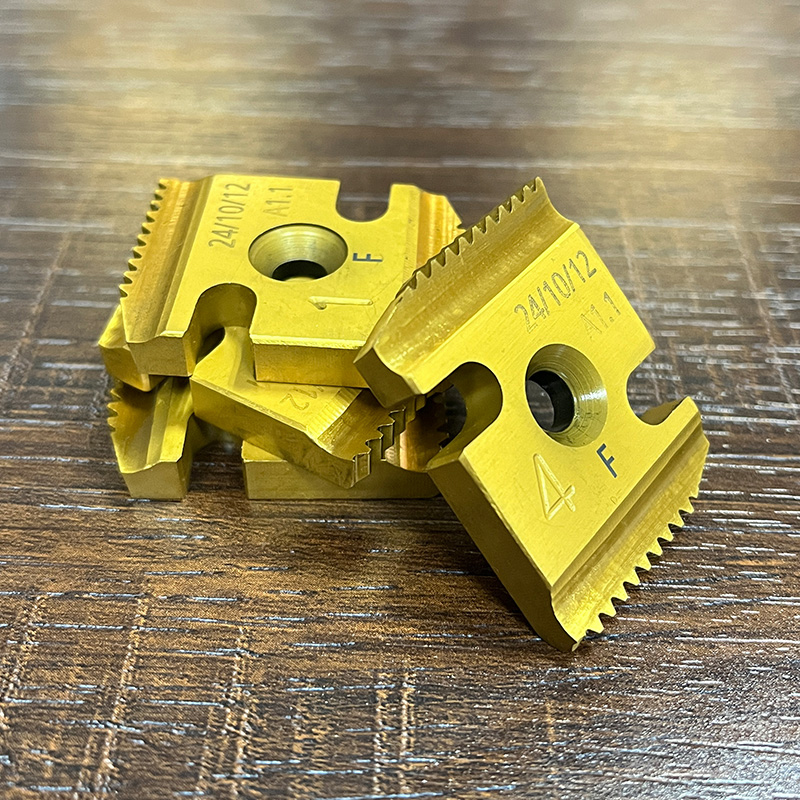

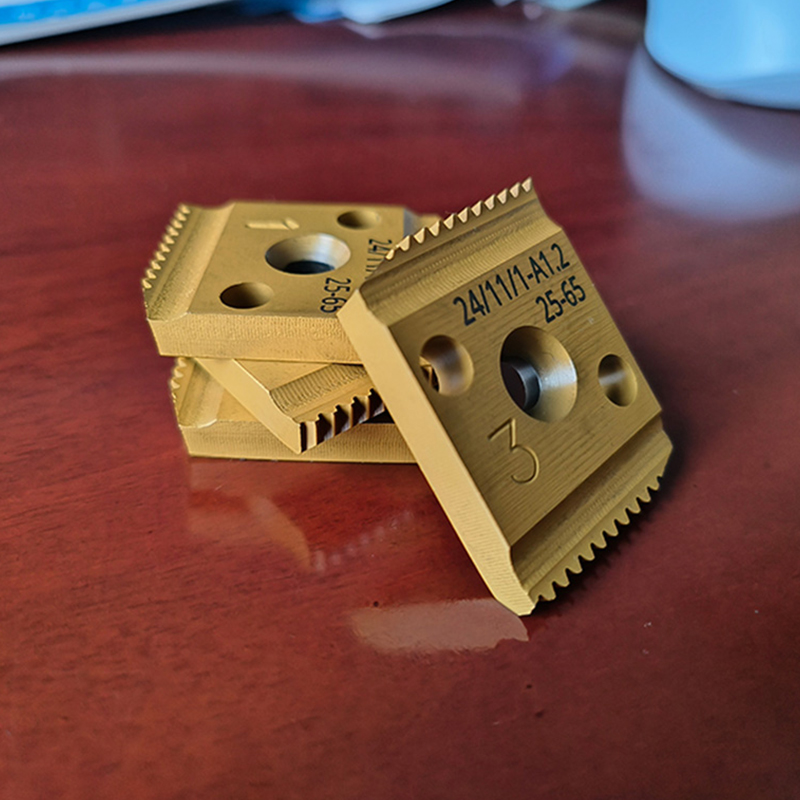

| | 공장 오리지널 특정 다이 헤드 원공장에서 개발한 특수 다이 플레이트는 여러 특수 공정을 거쳐 가공됩니다. |
| 매개변수 |
| 품목 번호 | DN15-65, DN15-100 |
| 정격 출력 | 8.7KW |
| 공급 | AC 380V 50Hz (3상 5선) |
| 속도 | 고속, 중간 속도, 저속.127/45/21r/min |
| 작동 유압 | 7.5-9Mpa |
| 기계 중량 | 530kgs±20kgs |
| 기계 크기 | 1.52*0.58*1.1m |
| 적용 가능한 재료 | 탄소강관, 아연도금관, 스테인레스강관, 알루미늄관, 동관 |
| 적용 범위 | 영국 스레드, 미국 스레드, 미터 스레드, 맞춤형 비표준 스레드 |
| 영국 스레드 다이 헤드 | ||
| 피치 | 1.814 | 2.309 |
| 모델 | 1/2-3/4 (15-20) | 1~4인치(25~100) |
| 미국 스레드 다이 헤드 | |||
| 피치 | 1.814 | 2.209 | 3.175 |
| 모델 | 1/2-3/4 (15-20) | 1-2 (25-50) | 2.5-4 (65-100) |
| 미터법 스레드 다이 헤드 | |
| 피치 | 1、1.5、2、2.5、3 |
| 모델 | 피치는 1입니다: M6*1、M8*1、M10*1、M12*1 등 피치는 1.5입니다: M12*1.5, M14*1.5, M15*1.5 등 피치는 2입니다: M16*2, M18*2, M20*2, M22*2 등 피치는 2.5입니다: M20*2.5, M22*2.5, M24*2.5 등 피치는 3입니다: M30*3, M32*3, M36*3, M42*3 등 |
| 비디오 사용 |
| 상세 도면 |

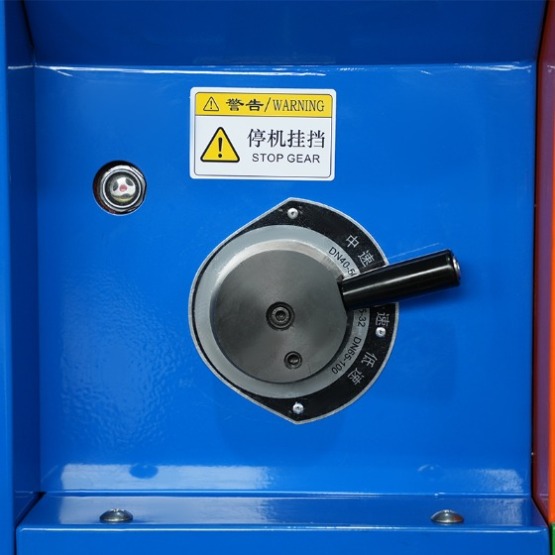

변속 속도 제어
새롭게 업그레이드된 3단 기어 생크는 파이프 직경과 재질 길이에 따라 고속, 중속, 저속으로 교체 가능합니다. 고속의 경우 스레딩 시간이 4초로 짧습니다.

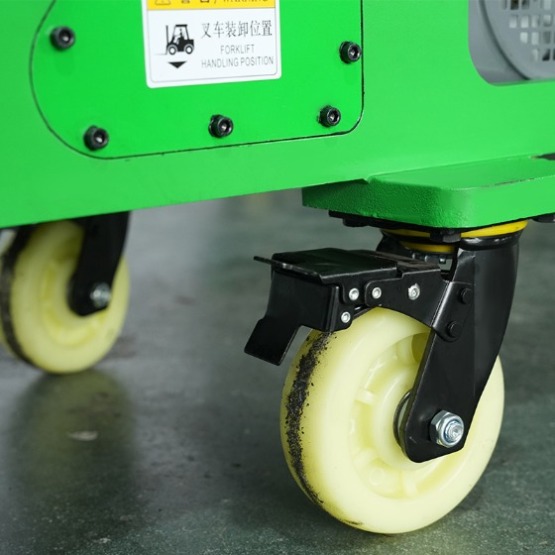

유니버설 휠
모바일 범용 휠 장치가 설치되어 다리를 들어 올리고 조정할 수 있어 기계를 더욱 안정적이고 작동하기 쉽고 휴대하기 쉽습니다.

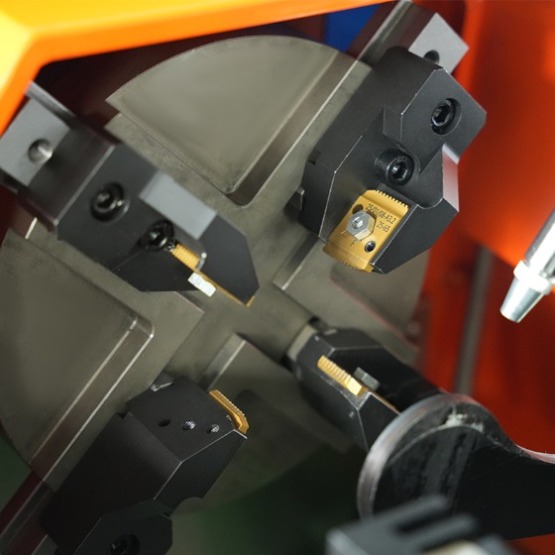

기계 헤드
파이프 직경 자동 식별, 자동 도구 조정 및 설정, 스레딩 파이프 직경 15mm ~ 100mm, 정확한 슬리브 와이어, 다이를 맞춤 설정할 수 있습니다.

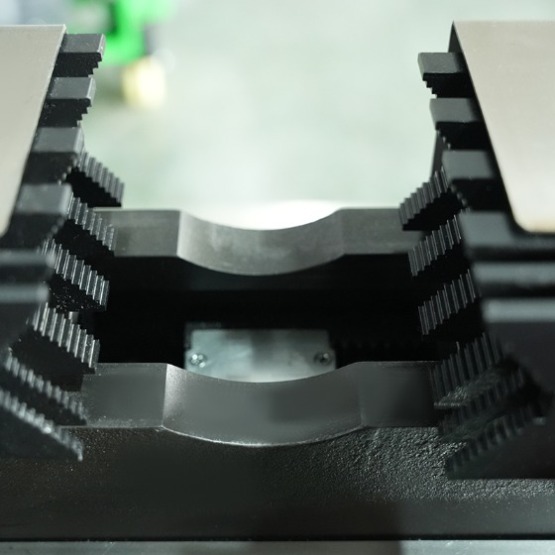

고정 장치
치아 디자인은 자동 및 고정 클램핑으로 회전이 느슨하지 않으며 사용시 안전하고 신뢰할 수 있습니다.

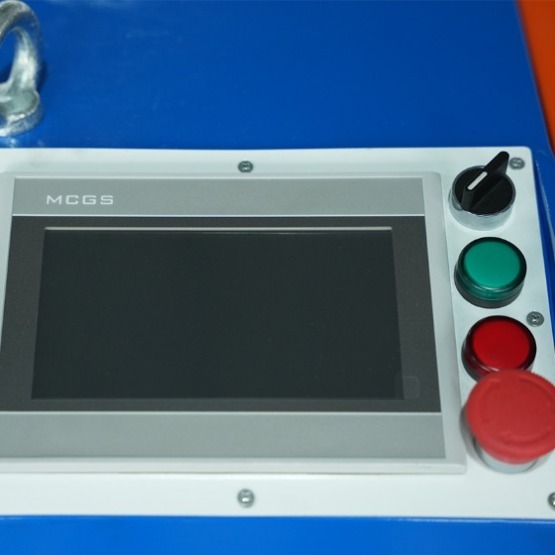

화면
시스템에 로그인하고, 기계 매개변수를 조정하고, 기계 지능을 제어하세요.

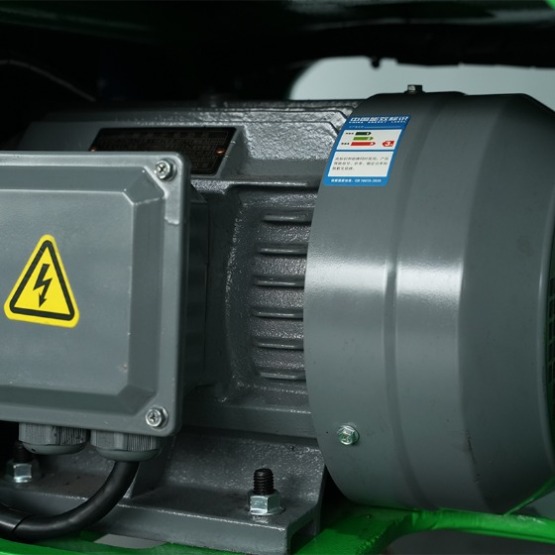

순수 구리 모터
모터 사용 볼 베어링, 구리 코어는 고전력, 긴 서비스 수명, 품질 보증 및 효율성 향상입니다.

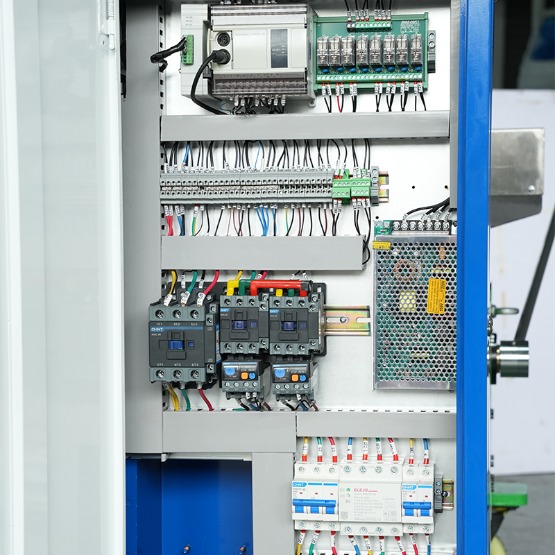

전자제어센터
지능형 시스템 제어 상자로 장비 작동이 간단하고 효율성이 높습니다.

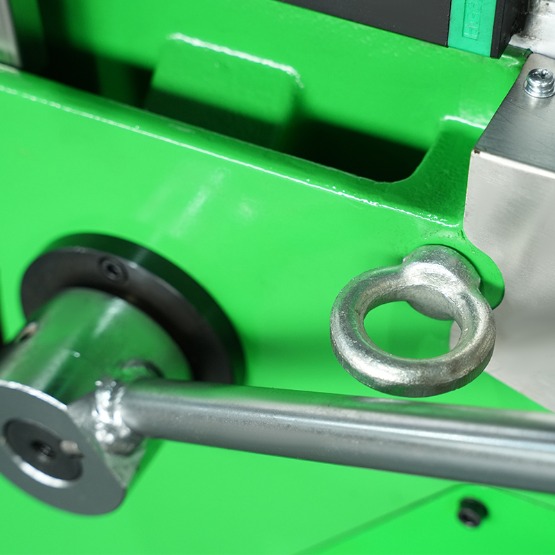

링 및 지게차 스테이션
기계의 무게는 530kg입니다. 리프팅 링과 지게차 위치는 휴대가 간편하고
제품 전문가가 제공하는 무료 라이브 시연을 통해 당사의 도구를 직접 경험해 보세요. 아래 양식을 작성해 주시면 시연 일정을 잡기 위해 연락드리겠습니다.
귀하의 개인정보를 소중히 여깁니다.
는 F1200 시리즈 공기 압축기 안정적이고 비용 효율적인 압축 공기 공급을 위해 설계되었으며, 그 핵심은 고효율 오일 프리 설계와 지능형 자동 시작-정지 기능입니다. 오일 프리 작동은 순수하고 오염되지 않은 압축 공기를 제공하여 출력 공기의 오일 잔...
자세히 보기
핵심 소재 및 성능: 고속강(HSS)으로 제작된 스레딩 다이는 우수한 경도, 내마모성 및 내열성을 특징으로 하여 연속 스레드 처리 중에 안정적인 절단 성능과 긴 서비스 수명을 보장하며 일반 금속 가공물의 일반 산업용 스레딩 작업에 적합합니다. 특수 용도: 전...
자세히 보기
이 SQ100 4인치 15-100mm 이중 속도 전기 파이프 스레딩 기계는 정확하고 효율적인 파이프 스레딩 작업을 위해 설계되었으며 작업 범위는 15-100mm(1/2"-4")로 다양한 일반 파이프 직경에 맞춰 산업 및 건설 현장 파이프 처리의 스레딩 요구 사항을...
자세히 보기
이 18V 리튬 이온 산업용 케이블 절단기는 대구경 케이블 절단을 위해 설계된 전문 도구입니다. 나선형 절단 메커니즘을 갖춘 브러시리스 리튬 이온 전력 시스템이 특징으로 내부 도체를 손상시키지 않는 깨끗하고 버가 없는 끝 부분으로 부드럽고 손쉬운 절단을 제공...
자세히 보기
이 220V 소방 파이프 드릴링 머신은 방화 및 배관 파이프의 구멍 절단을 위해 설계된 전문 장치입니다. 220V 산업용 모터와 고정밀 드릴링 비트로 구동되는 이 제품은 아연 도금 강관, 이음매 없는 강관, PVC 파이프 및 기타 파이프 재료에 표준 크기의 ...
자세히 보기
XJ.728 21V 리튬 이온 고자성 브러시리스 로터리 해머는 Xiaojia 브랜드의 견고한 산업용 등급 해머입니다. 파워와 내구성이 강화된 업그레이드된 고자성 브러시리스 모터를 탑재해 충격 에너지가 2.8J까지 증가해 고경도 콘크리트, 화강암 등 단단한 소...
자세히 보기
XJ.580 21V 리튬 이온 브러시리스 임팩트 렌치는 Xiaojia 브랜드의 중형 산업용 도구입니다. 최대 토크가 850N·m으로 증가된 업그레이드된 브러시리스 모터와 향상된 내구성을 위한 합금 임팩트 메커니즘을 갖추고 있어 고강도 볼트 체결 작업을 처리합...
자세히 보기
XJ.533 21V 리튬 이온 브러시리스 임팩트 렌치는 Xiaojia 브랜드의 21V 배터리 구동식 무선 도구로, 유선 도구의 확장된 사용 시간과 무선의 휴대성을 결합합니다. 최대 토크 550N·m의 고출력 브러시리스 모터와 지속적인 작동을 위한 내구성 있는...
자세히 보기
XJ.204 16V 4" 브러시리스 전기톱은 Xiaojia 브랜드의 소형 리튬 이온 전기톱입니다. 4인치 가이드 바가 있는 16V 브러시리스 모터로 구동되는 이 제품은 가볍고 한 손으로 작동하여 나무, 가지, 작은 목재를 빠르게 절단할 수 있으며, 손톱보다 ...
자세히 보기
이 백팩 리튬 배터리 팩은 전동 공구의 장시간 연속 작동을 위해 설계된 대용량 휴대용 전원 공급 장치입니다. 고속 리튬 배터리 셀을 사용하여 가볍고 고용량이며 표준 휴대용 배터리 팩을 훨씬 초과하는 런타임으로 여러 21V-60V 도구에 동시에 전원을 공급할 ...
자세히 보기Hangzhou Xinabo Intelligent Electromechanical Technology Co., Ltd 는 지능형 나사 절삭기 제조 분야의 선도 기업입니다. 설립 이후 항상 나사 가공 기술의 혁신을 촉진하고 글로벌 제조 산업에 효율적이고 지능적인 솔루션을 제공하는 데 힘써 왔습니다. 저희는 나사 절삭기 제조업체 및 파이프 나사 절삭기 공급업체 중국에 있습니다.
창립자는 20년 이상의 파이프라인 건설 경험을 보유하고 있으며 시간 소모, 노동 집약, 긴 공사 기간 및 높은 비용과 같은 전통적인 건설 방법의 단점을 깊이 인식하고 있습니다.
12년간의 전담 연구 개발 끝에 9세대 지능형 나사 절삭기를 성공적으로 출시했습니다. 각 세대의 제품은 기술 혁신과 품질에 대한 우리의 끊임없는 추구를 담고 있습니다. 맞춤형 파이프 나사 제조 기계 공장으로서 현재 회사는 30개의 특허를 획득하고 "국가 고신기술 기업"이라는 칭호를 받았습니다!
우리는 항상 고객 중심, 시장 지향을 고수하며 고객에게 효율적이고 지능적이며 안정적인 나사 가공 솔루션을 제공합니다.
당사의 파이프 나사 절삭 장비 은 소방 공사, 건설 공사 등 다양한 분야에서 널리 사용되며 고객의 깊은 신뢰를 받고 있습니다. 문의를 환영합니다!
방화 계약에서 브래킷 작업은 항상 첫 번째 스프링클러 분기 라인이 올라가기 전에 이루어집니다. 누군가가 채널 강철 및 앵글 강철 지지대를 제작해야 하며 이러한 지지대 각각에는 고정 구멍이 필요합니다. C 채널에 구멍 더미를 손으로 뚫는 배관공에게 그 단계가 어떤지 물어보면 똑같은 세 가지 불평을 듣게 될 것입니다. 비트가 곡선 웹에서 방황하고, 모든 구멍은 나중에 줄질이 필요하며,......
더 읽기방화 배관의 핵심 과제 이해 가압식 스프링클러 네트워크는 누출이나 구조적 약점을 견딜 수 없기 때문에 화재 예방 엔지니어링은 모든 파이프 연결부에 절대적인 신뢰성을 요구합니다. 이 분야의 전통적인 제조 설정은 잘 문서화되어 있는 문제로 어려움을 겪고 있습니다. 구조적 파이프라인 문제 , 유체 누출 및 부식을 유발하는 느슨한 파이프 조인트, 느리고 노동 집약적인......
더 읽기섹션 1: 산업 배경과 불안정한 파이프 나사산 문제 자동차 배기 라인 제작은 정밀하고 반복 가능한 파이프 스레딩에 의존하여 열적 및 기계적 응력으로 인한 조인트 파손을 방지합니다. 이 분야의 전통적인 제조 설정은 유체 누출 및 부식을 유발하는 느슨한 파이프 조인트, 느리고 노동 집약적인 수동 스레딩 프로세스, 연마 절단 톱으로 인한 열 변형 또는 버, 높은 운영 인건비, ......
더 읽기모든 금속이 동일한 방식으로 나사 가공에 반응하는 것은 아니며 재료별 동작을 간과하는 것은 조기 다이 마모 및 나사산 거부의 일반적인 원인입니다. 언제 스레딩 머신 매개변수를 조정하지 않고 다양한 파이프 재료에 걸쳐 사용하면 미묘한 문제가 빠르게 누적될 수 있습니다.
탄소강은 예측 가능하게 절단되지만 특히 원활한 일정에서는 경도로 인해 절단 모서리의 전면 마모가 가속화됩니다. 아연 도금 파이프에는 추가적인 변수가 있습니다. 즉, 아연 코팅이 다이 헤드 내부에 번지거나 쌓일 수 있어 칩 간격이 줄어들 수 있습니다. 아연도금 소재를 대량으로 생산할 때는 다이 포켓을 정기적으로 청소하는 것이 필수적입니다.
스테인리스강은 절삭 도중 가공 경화되는 경향이 있으므로 공구 속도와 절삭유 공급을 정밀하게 제어해야 합니다. 탄소강에서는 여전히 작동하는 약간 무딘 인서트도 단 몇 사이클 내에 스테인리스에서 나사산이 마모되거나 찢어지는 원인이 될 수 있습니다. 날카롭고 잘 냉각된 툴링은 여기서 타협할 수 없습니다.
이러한 부드러운 소재는 쉽게 나사산이 가능하지만 절삭 공구에 구성인선이 생기기 쉽습니다. 가볍고 일관된 공급을 사용하고 절삭유의 우수한 용접 방지 특성을 보장하면 소재가 다이 측면에 달라붙는 것을 방지할 수 있습니다. Hangzhou Xinabo에서는 비철 금속의 스핀들 속도를 미세 조정하면 버가 적어 눈에 띄게 깨끗한 스레드 프로파일을 얻을 수 있다는 사실을 발견했습니다.
스레드 표준 불일치는 작업 현장에서 가장 비용이 많이 드는 오류 중 하나이며 종종 조립 시점에서만 발견됩니다. 유능한 파이프 스레딩 기계 여러 표준을 처리해야 하지만 운영자는 각 표준이 언제 적용되는지 알아야 합니다.
| 표준 | 일반 이름 | 일반적인 지역 | 밀봉방식 |
|---|---|---|---|
| BSPT / BSPP | 영국 표준 파이프 | 유럽, 아시아, 중동 | 테이퍼 스레드 씰 / 접착 와셔와 평행 |
| NPT / NPTF | 내셔널 파이프 테이퍼 | 북미 | 테이퍼 나사 억지끼움 |
| 미터법(ISO) | ISO 미터법 스레드 | 글로벌(특수 애플리케이션) | 평행, 종종 O-링 또는 개스킷 사용 |
국제 화재 방지 설치와 같은 다중 표준 프로젝트에서 전체 다이 헤드를 변경하지 않고 BSP와 NPT 프로파일 사이를 전환하는 기능은 설정 시간을 크게 절약합니다. 생산을 시작하기 전에 항상 피팅에 찍힌 나사 형태 지정을 확인하십시오.
평가할 때 파이프 스레딩 장비 , 구매 가격은 이야기의 일부만을 말해줍니다. 기계 수명 전체에 걸쳐 가장 큰 비용 요인은 인건비이며, 그 다음은 소모품과 거부된 스레드로 인한 재작업입니다.
현대 전기 파이프 스레딩 시스템은 생산할 수 있습니다 일일 스레드 1,500~2,000개 대략 8시간 교대로 기존 수동 스레딩보다 10배 이상 방법. 15-25mm 범위의 작은 직경의 경우 단일 나사 사이클은 4초 . 이러한 처리량은 계약업체가 사전 제작 작업 흐름을 예약하는 방식을 근본적으로 변화시킵니다.
수동 스레딩에는 일관된 공급 압력을 유지하고 수백 사이클에 걸쳐 칩 형성을 모니터링할 수 있는 숙련된 작업자가 필요합니다. 이는 피로로 인한 오류의 원인입니다. 모든 Xinabo 시스템에 구축된 자동화된 직경 인식 및 공구 조정 기능은 인적 오류의 가장 일반적인 원인을 제거합니다. 거부된 나사산이 적다는 것은 재료 낭비가 적고 설치 시점에 현장에서 다시 나사산을 만드는 일이 거의 없다는 것을 의미합니다.
지능형 기계가 최적의 절단 매개변수를 자동으로 적용하기 때문에 다이 수명이 눈에 띄게 늘어납니다. 작업자는 속도를 추측하거나 공구를 공작물에 과도하게 힘을 가하지 않으므로 가장자리 치핑이 줄어들고 다이 교체 간격이 늘어납니다.
나사산 품질은 단순히 외관상의 문제가 아닙니다. 이는 수십 년 동안의 사용 기간 동안 조인트가 압력, 온도 순환 및 진동을 견딜 수 있는지 여부를 직접적으로 결정합니다. 고정밀 파이프 스레드 만드는 기계 효과적인 밀봉에 중요한 일관된 측면 형상과 표면 마감을 갖춘 나사산을 생산합니다.
NPT 및 BSPT와 같은 테이퍼형 나사산에서 밀봉 메커니즘은 결합 나사산의 꼭대기와 루트 사이의 기계적 간섭에 의존합니다. 피치 직경이 수백 분의 1mm만 벗어나도 조인트 컴파운드나 PTFE 테이프가 안정적으로 채울 수 없는 나선형 누출 경로가 생성될 수 있습니다. 국제 표준 준수 ISO 7-1 및 ASME B1.20.1을 포함하여 허용 가능한 공차 대역에 대한 객관적인 벤치마크를 제공합니다.
스레드의 표면 조도도 마찬가지로 중요합니다. 거칠고 찢어진 나사산 면은 금속 간 밀봉을 손상시키는 미세 채널을 생성합니다. 지능형 기계는 안정적인 공급 속도와 일관된 냉각수 흐름을 유지하여 나사산 루트의 기계적 무결성과 내식성에 필요한 부드러운 측면을 생성합니다. 접합 실패가 허용되지 않는 화재 방지 및 건설 엔지니어링 분야에서 작업하는 도급업체의 경우 정밀 스레딩은 사치가 아닌 필수 조건입니다.
